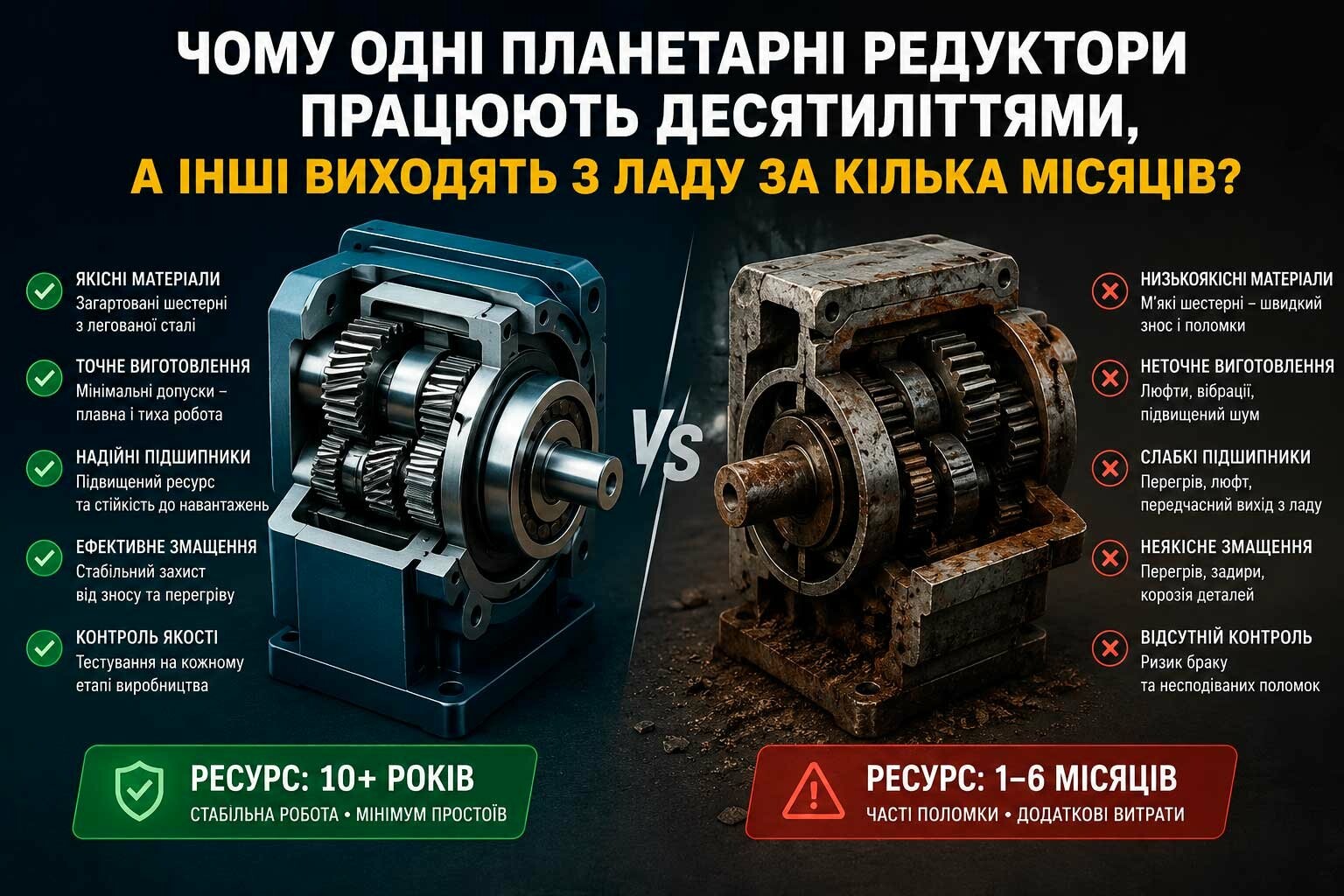

Здавалося б, два однакових планетарних редуктори https://basalt-tov.com/reduktory-ta-pryvody/planetarni-reduktory встановлено на подібне обладнання в одному цеху. Перший працює вже 15 років, періодично змінюючи лише мастило. Другий - заскреготів, заклинив і розсипався через півроку. У чому причина? Чи то в долі, чи то в зірках? Ні - у переважній більшості випадків причина криється в порушенні інженерних принципів експлуатації: неправильному виборі, монтажі чи обслуговуванні. Давайте розглянемо шість найпоширеніших причин передчасних відмов планетарних редукторів, проілюструємо їх реальними прикладами з практики та дамо рекомендації, як продовжити термін служби редуктора до паспортних 20 000+ годин.

Причина №1: Неправильний підбір передавального числа

Суть проблеми: Інженер часто обирає редуктор, орієнтуючись лише на необхідні вихідні оберти, ігноруючи, що передавальне число визначає також момент навантаження та інерційні характеристики.

Реальний приклад: На пакувальній лінії встановили редуктор із передавальним числом i=5 замість розрахованого i=3. Двигун був тим самим. В результаті вихідні оберти впали занадто сильно, машина стала працювати в «розгойд» (цикл «пуск-стоп»), пікові динамічні навантаження перевищили номінальний момент редуктора втричі. Через місяць - зламані зуби сателітів.

Як правильно:

  • Розраховуйте передавальне число не тільки за кінематикою (потрібні оберти), але й за динамікою - приведеним моментом інерції та піковими прискореннями.
  • Пам’ятайте: чим більше передавальне число (при тому ж двигуні), тим більший момент на вихідному валу, але тим менша швидкість. Раптові пуски/гальмування створюють ударні навантаження, які можуть бути вищими за розрахункові статичні.

Причина №2: Перевантаження (статичне та динамічне)

Суть проблеми: Перевантаження бувають двох типів. Статичне - коли редуктор постійно крутить навантаження, що перевищує номінальний момент (наприклад, завелика маса на конвеєрі). Динамічне - різкі старти, удари, заклинювання, реверс.

Реальний приклад: Візок автоматизованого складу (AGV) встановили на маршрут із частими різкими зупинками. Номінальний момент редуктора був достатнім для руху, але гальмівний шлях виявився занадто коротким. Пікові моменти при гальмуванні у 5 разів перевищили номінальний редуктора, і через три місяці вийшло з ладу водило.

Як правильно:

  • Завжди порівнюйте не тільки номінальний момент, але й максимальний (піковий) момент редуктора з можливими аварійними навантаженнями.
  • Використовуйте сервіс-фактор (fs) - коефіцієнт запасу. Для рівномірного навантаження fs=1.0…1.2, для помірних ударів fs=1.3…1.5, для сильних ударів fs=1.6…2.0. Тобто, якщо ваш механізм працює з ударами, обирайте редуктор, номінальний момент якого на 50-100% вищий за розрахунковий.
  • Якщо є можливість, встановлюйте датчики струму двигуна або тензодатчики на вихідний вал - вони зафіксують перевантаження до поломки.

Причина №3: Помилки монтажу - неспіввісність та перекоси

Суть проблеми: Це, мабуть, найпоширеніша причина передчасного виходу з ладу. Якщо вхідний вал редуктора та вал двигуна (або вихідний вал та вал механізму) не співвісні, з’являються додаткові радіальні навантаження, на які редуктор не розрахований.

Типові симптоми: Підвищений шум, вібрація, нагрівання корпусу в районі підшипників, підвищене зношення ущільнень (потік мастила).

Реальний приклад: Мотор-редуктор планетарний встановили на насос, закріпивши двигун на окремій рамі, а не через фланець. Допустиме відхилення осей склало 0.5 мм (за паспортом - не більше 0.05 мм). Через 400 годин роботи - руйнування підшипника вхідного вала, а потім - зуба центральної шестерні.

Як правильно:

  • Для відповідальних механізмів використовуйте мотор-редуктори моноблочні (на лапах або фланцеві) - в них двигун і редуктор вже співвісно з'єднані на заводі, і перекос неможливий.
  • Якщо з'єднуєте окремі двигун і редуктор через муфту, використовуйте компенсуючі муфти (зубчасті, кулачкові, пружні), а не жорсткі. Перевіряйте співвісність індикатором годинникового типу - допустиме биття не більше 0.05-0.1 мм.
  • Для фланцевого кріплення ретельно зачищайте привалочні поверхні, не допускайте задирок.

Причина №4: Недостатнє або неправильне мастило

Суть проблеми: Планетарний редуктор - це система з багатьма точками тертя (зуби, підшипники сателітів, підшипники валів). Мастило не просто зменшує тертя, але й відводить тепло та видаляє продукти зношування.

Типові помилки:

  • Рідке або відсутнє мастило.
  • Несвоєчасна заміна (мастило втрачає властивості через старіння або забруднення).
  • Використання неправильного типу мастила (наприклад, консистентне мастило там, де потрібне рідке, і навпаки).
  • Перевищення рівня мастила (зайве спінювання та перегрів).

Реальний приклад: У цеху з високою температурою (+40°C) в планетарний редуктор залили стандартне мастило, розраховане на +25°C. Воно стало надто рідким, витекло через ущільнення, і редуктор пропрацював "насухо" кілька днів - зуби сателітів та центральної шестерні спрацювалися в нуль.

Як правильно:

  • Дотримуйтесь інструкцій виробника щодо типу, в'язкості та періодичності заміни мастила. Для більшості планетарних редукторів заміна рекомендується раз на 5 000-10 000 годин (або раз на рік).
  • Для важких умов (високі/низькі температури, запиленість) використовуйте спеціальні мастила (синтетичні, високов'язкі). Для умов від -40°C до +45°C, в яких працюють редуктори «ЗАВОДУ БАЗАЛЬТ», підходять універсальні напівсинтетичні мастила.
  • Контролюйте рівень мастила через контрольні отвори (якщо є) та стежте за відсутністю патьоків.

Причина №5: Перегрів

Суть проблеми: Оптимальна температура роботи більшості планетарних редукторів - до +80°C (вимірюється на корпусі). Вище - мастило деградує, збільшуються зазори, виникає підвищене зношення.

Основні причини перегріву:

  • Тривала робота з перевантаженням (п.2).
  • Недостатня вентиляція або встановлення в замкнутому просторі.
  • Високий радіальний тиск на вали (п.3) - тертя в підшипниках.
  • Використання неправильного мастила (п.4).

Симптоми: гарячий корпус (не терпить рука), специфічний запах «паленого» мастила, зміна кольору корпусу (потемніння фарби).

Як правильно:

  • Забезпечте вільний доступ повітря до корпусу редуктора, не захаращуйте його.
  • Якщо редуктор працює в гарячому цеху або в закритому шафі, передбачте примусове охолодження (вентилятором) або використовуйте редуктор із тепловідвідними ребрами.
  • При перегріві зменшіть навантаження або збільште час пауз між циклами.

Причина №6: Нехтування регламентним обслуговуванням

Суть проблеми: Редуктор, як і будь-який механізм, потребує періодичного контролю. Багато проблем можна виявити на ранній стадії, перш ніж станеться катастрофічна поломка.

Що перевіряти раз на 500-1000 годин:

  • Рівень мастила та наявність патьоків.
  • Шум і вібрацію (на слух або віброметром).
  • Температуру корпусу.
  • Кріплення (болти, фланці).

Реальний приклад: На конвеєрі почало з'являтися легке гудіння редуктора, але на нього не звернули уваги. Через два тижні гудіння посилилося, а ще через тиждень - редуктор заклинило. Розтин показав: розбитий підшипник вихідного вала, який міг замінити за годину та за 20 доларів, потягнув за собою водило та всі сателіти.

Як продовжити термін служби: практичні рекомендації

  • Обирайте редуктор із запасом моменту 20-50% - це окупиться довговічністю.
  • Використовуйте мотор-редуктори моноблочні - вони спроєктовані як одне ціле, що виключає проблеми зі співвісністю.
  • Проводьте планові огляди та ведіть журнал експлуатації.
  • Своєчасно міняйте мастило - це найдешевший спосіб подовжити життя редуктору.
  • При появі нехарактерного шуму або вібрації негайно зупиніть механізм і проведіть діагностику. Затягування призводить до значно дорожчого ремонту.
  • Довіряйте монтаж та обслуговування кваліфікованим механікам, а не випадковим людям.

Чому редуктори «ЗАВОДУ БАЗАЛЬТ» працюють десятиліттями?

Секрет довговічності планетарних редукторів ЗМП/ЗМПМ криється в тому, що вони спроєктовані та виготовлені з урахуванням усіх перерахованих вище ризиків:

  • Високий сервіс-фактор закладено в розрахунок - вони мають запас міцності для роботи з помірними перевантаженнями.
  • Леговані сталі з цементацією та загартуванням зубів (твердість поверхні до 60 HRC) забезпечують високу зносостійкість.
  • Точність виготовлення на власному обладнанні гарантує мінімальні зазори та рівномірний розподіл навантаження між сателітами.
  • Власна сервісна служба та наявність запчастин дозволяють проводити регламентне обслуговування без довгих простоїв.

І найголовніше - це український редуктор, виготовлений у Києві. Ви отримуєте не імпортний "кот у мішку", а продукт, за яким стоїть інженерна школа, власне виробництво та відповідальність перед вітчизняним споживачем. Дотримуючись простих правил експлуатації, ви можете бути впевнені: ваш планетарний редуктор «ЗАВОДУ БАЗАЛЬТ» працюватиме роками, а не місяцями, забезпечуючи безперебійність вашого виробництва.
